Arn Heizung-Sanitär AG

Eine Heizlast und die ­ Bodenheizung innerhalb ­ weniger Tage geplant

Ein bekanntes Problem

Es ist Ende September und Hochsaison für Haustechnikinstallateure. Für das Heizungsprojekt benötigt man in der Ausführung eine Heizlast SIA384.201 und die Bodenheizungsplanung. Natürlich müssen diese Arbeiten «so schnell wie möglich» erledigt werden.

Ausgangslage

Ende September ist der Projektleiter in der Firma Arn Heizung-Sanitär AG, per E-Mail an uns getreten. Die Tecreal AG, ein KMU aus dem Hochbausektor, plante am Standort Niederbipp einen zwei-geschossigen Bürotrakt. Die Firma Arn hat den Auftrag für die Planung und Ausführung der Heizung, und überträgt die Heizlast und Bodenheizungsplanung an die Planfabrik GmbH.

Ziel

Enrico benötigte die Heizlast eine Woche nach Auftragserteilung, am 6. Oktober, und die Planung der Bodenheizung eine weitere Woche später, Mitte Oktober. Auf Basis der Heizlastberechnung sollten die Dimensionierungen für die Rohbauinstallationen gemacht werden – die Zeit drängte!

Lösung

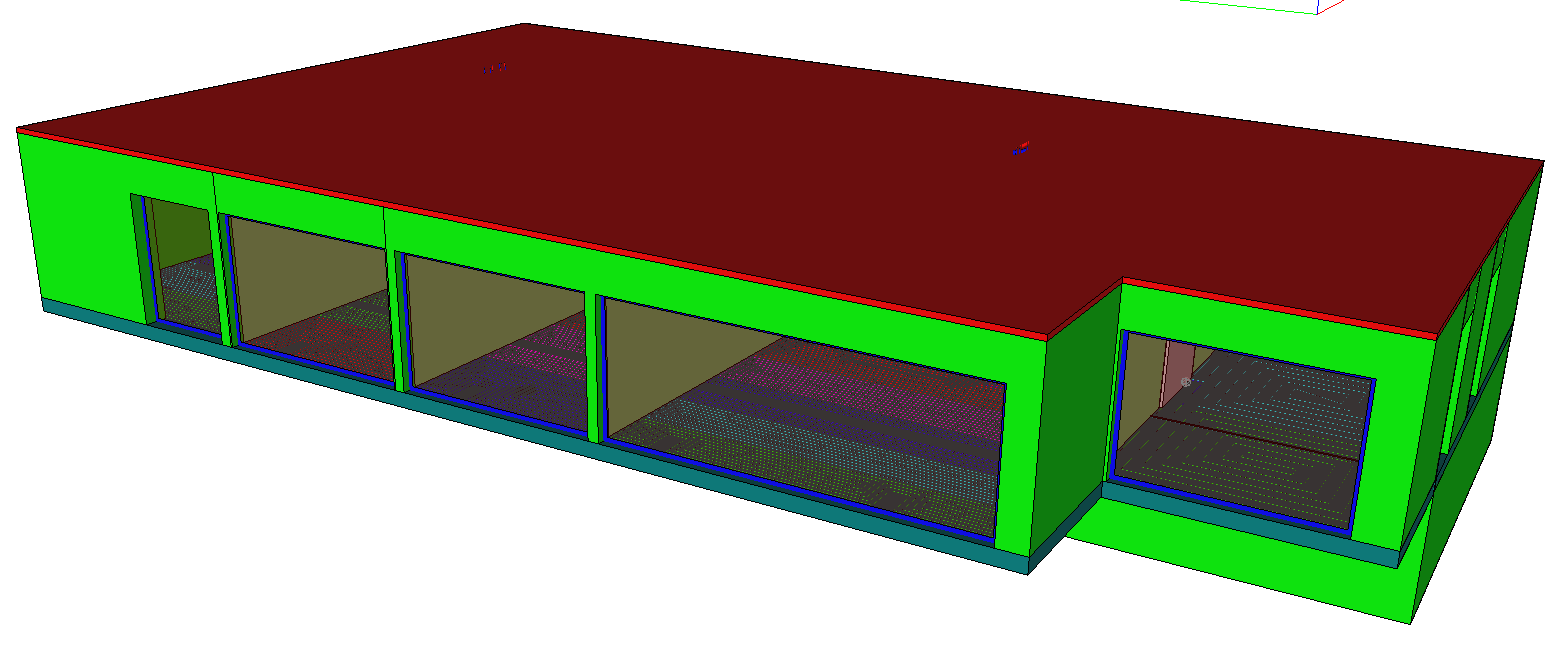

Heizlastberechnung Planfabrik hat mit Trimble Nova das Gebäude in 3D modelliert, alle berechnungsrelevanten Informationen zu den Bauteilen in der Datenbank eingepflegt, und die Heizlast berechnet. Als Resultat hat der Kunde einen Bericht und ein Planlayout erhalten. Damit konnte Enrico die Dimensionierung der Wärmeverteilung und der Heizgruppe in Angriff nehmen.

Fussbodenheizung
Die Spezialisten von Planfabrik haben sodann die notwendigen Rohrabstände und die Anzahl der Heizregister berechnet und die Verlegepläne gezeichnet. Als Resultat hat Enrico einen Verlegeplan, die Registerberechnung und eine detaillierte Materialliste erhalten. Diese hat er 1:1 als Bestellliste dem Lieferanten übermittelt, welcher das Material termingerecht auf die Baustelle angeliefert hat.

Ergebnis

Was hat das Enrico Hänsch und der Firma an genutzt? Er konnte nach Erhalt der Heizlastberechnung seine Arbeit in der Ausführungsplanung fortfahren, und damit fristgerecht die Rohbauinstallationen abschliessen. Während dem hat Planfabrik kosteneffizient die Fussbodenheizung berechnet und gezeichnet.
Mitte Oktober konnte er mit der detaillierten Materialspezifikation das Bodenheizungsmaterial termingerecht auf die Baustelle bestellen und liefern lassen. Das Montageteam hat mit dem praxisgerechten Bodenheizungsplan die Rohre schnell und ohne unnötigen Rohrverschnitt installiert.
Die Firma Arn Heizungs-Sanitär konnte dank den flexiblen Planungs-Dienstleistungen von Planfabrik ein weiteres Gebäudetechnikprojekt termin- und kostensicher abwickeln.
Wir danken an dieser Stelle nochmals herzlich für das Vertrauen.
